| 產品詳情 | |
優勢特點 1.無級自動跟蹤補償接地電容電流,二次調感,無機械傳動; 2.跟蹤補償速度快,無延時投入跟蹤補償; 3.為消除消弧線圈對小電流接地選線、井下漏電保護的影響,發生單相接地故障時,可待小電流選線、漏電保護動作后,消弧線圈再投入補償,投入補償時間0~4s可設,步長015 4.成套裝置可單柜室內安裝,可與開關柜并柜安裝,同類產品占地面積小 概述 隨著配電網的擴大,系統單相接地電容電流導致系統接地故障擴大化的情況時有發生?！睹旱V安全規程》第457條規定:礦井高壓電網,采取措施限制單相接地電容電流不超過20A。硏究表明,治理單 相接地電容電流根本的方法仍為裝設自動跟蹤補償的消弧線圈,改造系統運行方式為中性點經消弧線圈接地。目前,國內自動跟蹤補償的消弧線圈可分為:有檔預補償、無檔后補償和無檔預補償三類。自動跟蹤補償的消弧線圈可用電感電流補償系統對地電容電流,減小電纜損傷,提高電纜壽命,減小電纜放炮幾率,減小形成電弧接地過電壓的幾率,減小系統帶接地故障運行時的人身觸電概率,同時還可鐵磁諧振過電壓。 ⅩBSG系列自動跟蹤補償消弧線圈成套裝置,采用無檔預補償的先進技術,產品性能優良,廣泛應用于電力、煤炭、冶金、石油石化等行業。

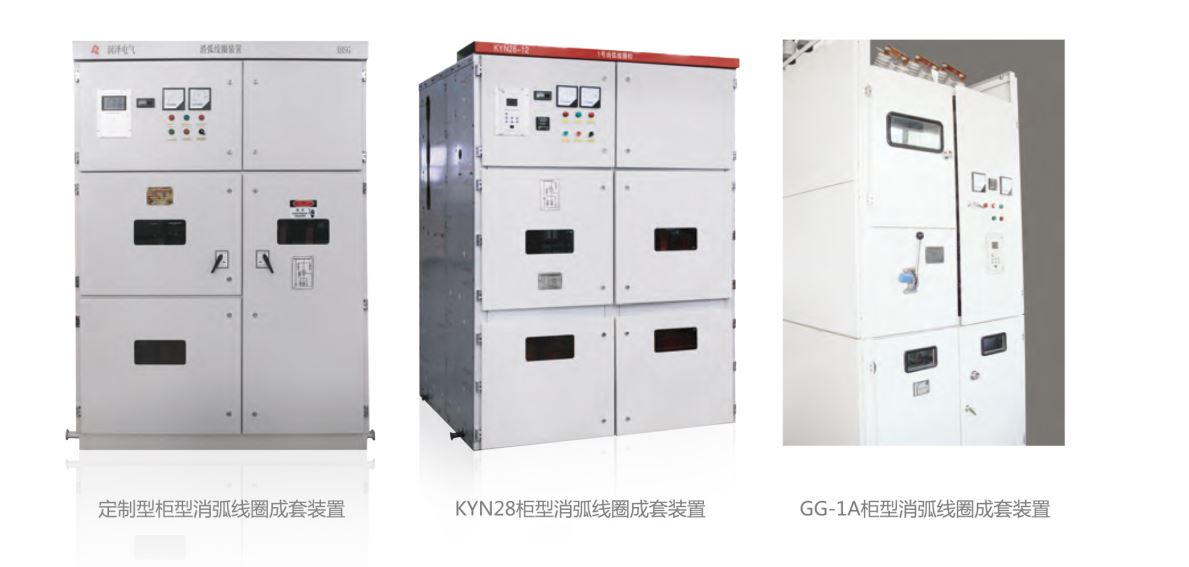

主要技術參數 1.環境溫度:-10°C~+45℃,戶外時訂貨說明 2.大氣壓力:80~110kPa 3.環境濕度:90%(25°C),50%(40°C) 4.工作電壓(控制電源):直流:220V±10%其余電源時訂貨說明 5.功率損耗:<100W 6.系統電壓:6kV,10k∨ 13.接地信息:可記錄2000次故障接地信息 7.單相接地電容電流補償容量:30A~120A,或用戶要求 8.通訊接口:RS-232/RS-422/RS-485 9. MODBUS規約 10.電容電流測量誤差:<3%, (當I小于30A時,測量誤差小于1A) 11.殘流范圍:<5A 12.故障錄波,故障追憶2000次 功能特點 1.干式結構、單柜室內安裝,同類產品中占地面積小,柜型可與高壓室原有開關柜配套并柜安裝,也可獨立成室安裝;柜型有KYN28型,GG-1A型,定制柜型,戶外箱型(箱變結構形式) 2.投入補償時間0~4s可設,0s時為預補償模式,即補償投入時間為0ms;預調式、隨調式可通過補償延時來切換,動態補償,適應性強; 3.2000次補償追憶和故障追憶,并可顯示補償和故障時間和數據; 4.具有手動、自動運行方式,可實現多臺消弧線圈并列運行 5.具備零序過壓、零序過流、控制器失壓保護功能; 6.消弧線圈本體、阻尼、環境多路溫度監控,報警溫度可設,髙溫跳閘保護 7.控制器監測到消弧線圈的各種故障、報警信號時,控制器的開岀接點(無源接點)閉合;此無源接點可引致上級 SCADA系統,作為消弧線圈成套裝置的故障監測; 8.具有“四遙功能”和RS485串口, Modbus-RTU標準協議,實現模擬量上傳、開關量上傳、遠方整定、遙控分或合閘等功能 |
|
|
